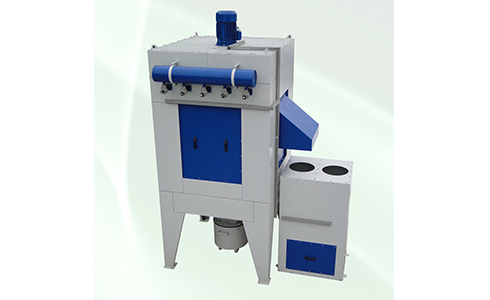

Pulse-Jet-Patronenfilter
Im Gegensatz zu den Pulse-Jet-Beutelfiltern sind sie für die Reinigung von leicht, mit trockenem Staub (5 g/m3), verschmutzter Luft bestimmt. Sie zeichnen sich durch ein kompaktes Design aus, das eine große Filterfläche bei einer kleinen Gesamtabmessung des Geräts bietet. Der Patronenfilter eignet sich zur Reinigung der durch die Maschinenhauben ausgeblasenen Luft in.
Industrien mit:
• mechanischen Verfahren (z. B. Schweißen, Gießen, Sandstrahlen)
• Pharma- und Lebensmittelindustrie
• Pulverbeschichtungsverfahren
• Trockenkabinen
• Siloentlüftung
Filtry patronowe - wersje wykonania
1. Instalacje filtrujące powietrze z pyłów palnych
Podstawowe elementy:
Industrien mit:
• mechanischen Verfahren (z. B. Schweißen, Gießen, Sandstrahlen)
• Pharma- und Lebensmittelindustrie
• Pulverbeschichtungsverfahren
• Trockenkabinen
• Siloentlüftung

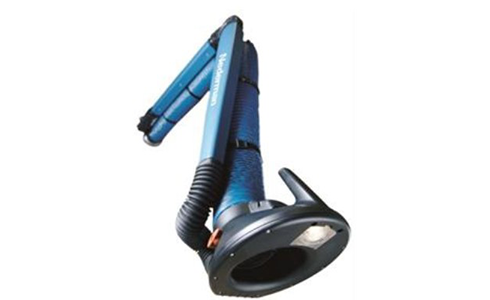

Zdjęcie przedstawia ramię odciągowe firmy Nederman |
- Die Filterpatronen werden regelmäßig mit Druckluft gespült (regeneriert). Der Prozess der Filterregeneration wird während des Betriebs durchgeführt, in der Zeitfunktion bzw. Beim Druckabfall an den Filtern gesteuert und in den Schaltschränken eingerichtet.
- Der Wirkungsgrad der Reinigungsluft liegt bei über 99,5 %. Die Filterpatronen sind an die verschmutzte Luft angepasst.
- Die Filter sind aus Stahlblech (säurebeständig, verzinkt) und können sowohl in Räumen als auch im Freien aufgestellt und bei Bedarf wärmegedämmt werden.
- Sie können mit zusätzlicher Ausrüstung (z. B. Explosionsschutz, Schnecken, Kammerförderern, Schalldämpfern und mehr) geliefert werden.
Filtry patronowe - wersje wykonania
Filtry patronowe i instalacje odpylające współpracujące z tymi filtrami są projektowane i produkowane przez naszą firmę w dwóch wariantach wykonania w zależności od pyłów, z których oczyszczane jest powietrze w filtrach:
1. Instalacje filtrujące powietrze z pyłów palnych
Instalacje tego typu transportują i oczyszczają powietrze w filtrach z pyłów palnych. Do tego typu instalacji zaliczamy także spawalnie, w których stosuje się środek przeciwodpryskowy potocznie zwany „antyspawem”.

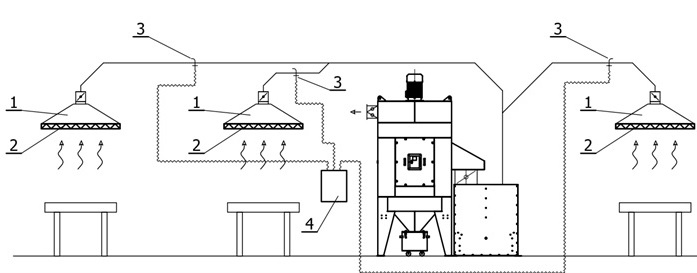

Legenda: 1. Okap lub inny element odciągający ze stanowiska pracy, 2. Filtr stanowiskowy, 3. Czujnik przepływu powietrza, 4. Układ sterująco-sygnalizujący zabrudzenie filtrów w okapach. |
2. Instalacje filtrujące powietrze z pyłów niepalnych
Instalacje tego typu transportują i oczyszczają powietrze w filtrach z pyłów niepalnych. Zakłada się, że nie występuje tu możliwość zapłonu filtra.
Podstawowe elementy:

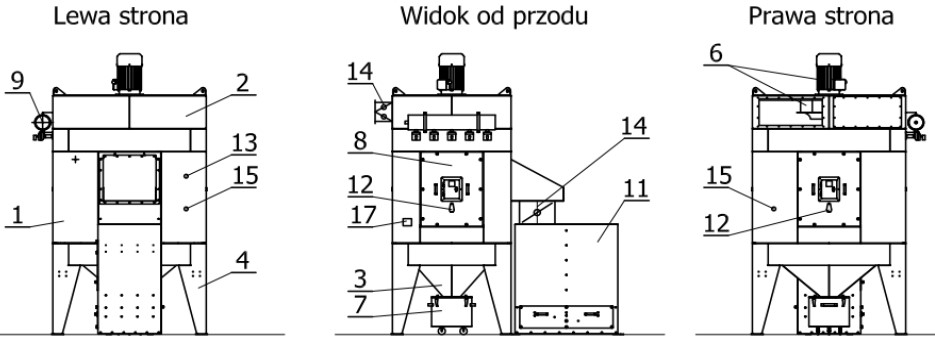

Zakres dla instalacji filtrującej z pyłów niepalnych: 1. Komora filtracyjna, 2. Komora wentylatora, 3. Zsyp, 4. Konstrukcja wsporcza, 5. Wkłady filtracyjne (nie pokazane na schemacie), 6. Wirnik wentylatora z silnikiem, 7. Zbiornik zsypowy na pył, 8. Drzwi rewizyjne z wziernikiem, 9. Układ sprężonego powietrza (kolektory, zawory elektromagnetyczne, złączki), 10. Układ sterowania filtra (nie pokazany na schemacie), |
Powiększony zakres dla instalacji filtrującej z pyłów palnych: 11. Układ gaszenia iskier 12. Otwory do gaszenia gaśnicą, 13. Pomiar temperatury wewnątrz filtra 14. Przepustnice powietrza przed i za filtrem sterowane z automatu 15. Otwory po automatyczny układ do gaszenia CO2, 16. Przycisk manualnego uruchomienia zastosowanych urządzeń zabezpieczających. |
Typoszereg: |
WYMIARY: | |||||
Wymiar [mm] | FVP 3 | FVP 5 | FVP 8 | FVP 10 | FVP 12 |
A | 3530 | 3530 | 3532 | 3535 | 3692 |
B | 1000 | 1000 | 1500 | 1500 | 1500 |
C | 1510 | 1810 | 2435 | 2620 | 2850 |
D | 1100 | 1400 | 1758 | 1940 | 1940 |
DANE TECHNICZNE: | |||||
Ilość filtrowanego powietrza [m3/h] | 2600 | 4000 | 7000 | 9000 | 12000 |
Spręż dyspozycyjny [Pa] | ~1000 | ~1000 | ~1000 | ~1000 | ~1000 |
Moc silnika [kW] | 4 | 7,5 | 11 | 15 | 18,5 |
Liczba elementów filtrujących [szt] | 3 | 5 | 8 | 10 | 12 |
Powierzchnia filtracji [m2] | 48 | 80 | 128 | 160 | 192 |
Waga filtra [kg] | 550 | 715 | 1160 | 1372 | 1846 |
Waga układu gaszenia [kg] | 130 | 150 | 170 | 190 | 215 |
Materiał obudowy filtra: | Stal węglowa malowana proszkowo (RAL7035+5012) |
Jeżeli przedstawione rozwiązania nie spełniają Państwa oczekiwań i wymagań prosimy o kontakt. Firma Promont dysponuje możliwościami rozwiązań niestandardowych zarówno w zakresie koncepcji rozwiązań jak i ich realizacji. |
W naszej produkcji znajdują się również filtry workowe przeznaczone do oczyszczania powietrza o dużej gramaturze zanieczyszczeń. |
