Hochdruckverschlüsse
Größe | Typ | ||||||
200 | 300 | 400 | 500 | 600 | 900 | 1200 | |
Nennweite [Dimension S] | 800 | 800 | 800 | 1220 | 800 | 1220 | 1220 |
Normale Größe [Dimension H] | 800 | 1640 | 1640 | 1640 | 1640 | 1640 | 1640 |
Befestigungsloch | 840 x 870 | 840 x 1710 | 840 x 1710 | 1260 x 1710 | 840 x 1710 | 1260 x 1710 | 1260 x 1710 |
Menge. | 2szt. | 2szt. | 2szt. | 2szt. | 4szt. | 4szt. | 4szt. |
(Alle Maße sind in mm angegeben.) |
Die Lamellen der Druckentlastungsjalousien bestehen aus Aluminiumblech und sind in einen Rahmen aus verzinktem Blech eingelassen. In der neuen Version sind die Lamellen der Jalousien leicht nach hinten eingezogen und werden mit einem gemeinsamen Zug befestigt, wodurch alle Lamellen parallel arbeiten und nicht anfällig für das Phänomen des "Schüttelns" bei starkem Wind und Selbstöffnung sind. Eine solche Lösung erhöht die Haltbarkeit dieser Elemente.
Darüber hinaus ist es möglich, eine Zusatzlast zu installieren, die das Öffnen der Jalousie bei dem erforderlichen Überdruck in der Halle ermöglicht. Die Jalousien sind standardmäßig mit einem Filter der Klasse EU3 (G3) ausgestattet.
ANFRAGE SENDEN | RUFEN SIE UNS AN |

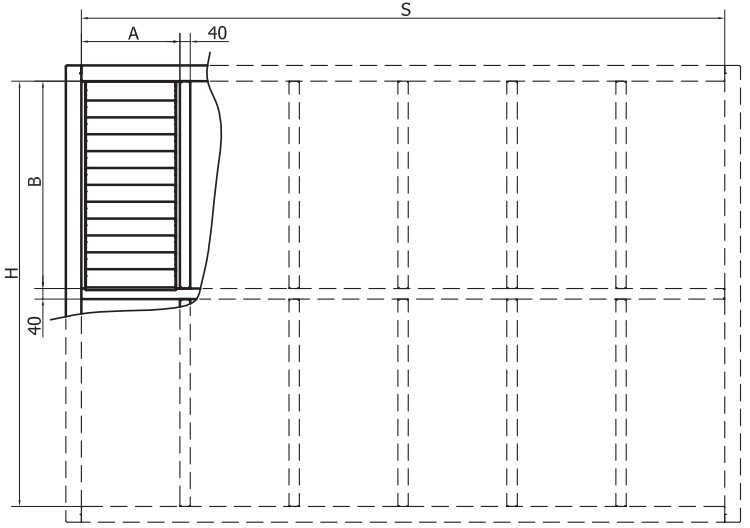

Die Druckentlastungsjalousien haben die Möglichkeit des modularen Einbaus, wodurch es möglich ist, sie an jedes Objekt individuell anzupassen. Auf der linken Seite befindet sich ein Diagramm zur Auswahl der Jalousien. |
A - Breite des Jalousiemoduls = 380 mm,
B - Höhe des Jalousiemoduls = 800 mm,
S - Nennweite der gesamten Jalousie = 380 x M + 40 x (M - 1),
H - Nennhöhe der gesamten Jalousie = 800 x N + 40 x (N - 1),
M - Anzahl der Module auf der Blindlänge,
N - Anzahl der Module auf Jalousiehöhe.
